多孔磚的干燥與燒成
崔群星
多孔磚與實(shí)心磚相比，保溫、隔音性能優(yōu)良許多，制作中相對(duì)節(jié)省原料，磚體重量也較輕，具有便于運(yùn)輸和砌筑快捷的優(yōu)點(diǎn)，越來(lái)越受到建筑界的青睞。歐美國(guó)家多孔磚和實(shí)心磚的使用比例為70:30左右，足以說(shuō)明多孔磚在當(dāng)前和今后相當(dāng)長(zhǎng)的時(shí)間里成為墻材界的主流產(chǎn)品，尤其燒結(jié)多孔磚使用性能更是優(yōu)于其他工藝的多孔磚。
燒結(jié)多孔磚在干燥和燒成中部分環(huán)節(jié)與實(shí)心磚有著一定的差異，多孔磚磚壁及各個(gè)孔洞連接處較薄，磚體內(nèi)部呈形狀不同的蜂窩狀，空洞率的大小及數(shù)量因磚型或制 作不同而不同。處理好這些工藝要點(diǎn)是生產(chǎn)保持正?；?，產(chǎn)量、質(zhì)量達(dá)標(biāo)的關(guān)鍵所在。
1干燥
多孔磚坯干燥達(dá)到的要求是：裂紋少，無(wú)塌坯，控制干燥后低殘余水分這三個(gè)方面。
干燥設(shè)施采用與燒成窯爐并列的獨(dú)立干燥室為佳，便于供熱、排潮的良好調(diào)控。一條窯應(yīng)配置的干燥室長(zhǎng)度要大于24個(gè)車(chē)位，有條件的企業(yè)盡量延長(zhǎng)3～6個(gè)車(chē)位的長(zhǎng)度。排潮設(shè)計(jì)成半集中式，即干燥室的前端32%～40%長(zhǎng)度為排潮段，后端40%左右為供熱段。排潮口以頂排為主，數(shù)量在12～15個(gè)車(chē)位之間，供熱由頂供熱和側(cè)下部供熱聯(lián)合使用。各個(gè)排潮和供熱口安裝有不同規(guī)格的閘閥，便于使用中調(diào)節(jié)大小。
考慮到多孔磚焙燒時(shí)火行速度普遍快于實(shí)心磚，干燥室長(zhǎng)度應(yīng)加長(zhǎng)，給坯體早期提供一個(gè)平緩、逐漸升溫的空間，減少或杜絕裂紋的產(chǎn)生，塌坯概率也能降低，另外較長(zhǎng)的干燥室也有利于干燥后期坯體烘干脫水平穩(wěn)運(yùn)行。擁有32%～40%長(zhǎng)度的半集中排潮模式，又稱(chēng)作回潮式干燥室，干燥早期1～12個(gè)車(chē)位加熱源來(lái)自干燥室后部的濕熱氣體，給干燥早期的坯體營(yíng)造一個(gè)溫潤(rùn)環(huán)境，是減少坯體裂紋的有效舉措之一。排潮總煙道設(shè)置在干燥室的頂部，長(zhǎng)度不低于干燥室長(zhǎng)度的32％，內(nèi)部分布有12道以上的橫向排潮口。排潮總煙道設(shè)置在干燥室的頂部，引導(dǎo)溫度自上而下流動(dòng)傳遞，下部的坯體升溫幅度平緩，減少劇烈應(yīng)激造成的塌坯。較長(zhǎng)的排潮距離和10多個(gè)排潮口，能有效分散回潮量的聚集，避免冬春季節(jié)凝露而塌坯。較多的排潮口分散降低了每個(gè)排口的風(fēng)量及濕氣濃度，有利于減少坯體裂紋，提高脫水效率。排口上面通過(guò)活動(dòng)蓋板的稀密鋪蓋，來(lái)調(diào)節(jié)排潮閘形。干燥室后部40％左右的長(zhǎng)度為供熱段，頂供熱與側(cè)下部供熱交叉設(shè)置可以避免熱風(fēng)壓在坯垛里的噴射盲區(qū)。中后部的供熱口要有強(qiáng)勁的風(fēng)壓，確保坯垛內(nèi)部擁有充足的熱介質(zhì)，是提高干燥均勻性的有效舉措。
減少甚至杜絕裂紋是多孔磚坯干燥中的重要指標(biāo)，出現(xiàn)裂紋不但影響制品品相，并且造成磚體啞音，抗壓、抗折強(qiáng)度變差，裂紋嚴(yán)重的經(jīng)過(guò)焙燒后磚體還會(huì)變成碎塊。撇過(guò)原料和擠出產(chǎn)生的裂紋不談，干燥環(huán)節(jié)產(chǎn)生的裂紋大多在干燥的早中期形成，溫度起伏不妥、高低無(wú)序是主因。進(jìn)坯端的1～2車(chē)位就應(yīng)有溫度供給，升溫幅度要平緩，低溫段力爭(zhēng)放長(zhǎng)一些，嚴(yán)禁斷層式升溫出現(xiàn)。
坯垛在干燥室內(nèi)坍塌也是多孔磚干燥中易出現(xiàn)的問(wèn)題之一，由于坯體呈蜂窩狀，內(nèi)外通風(fēng)透氣性較好，一旦排潮或供熱不當(dāng)，應(yīng)激傷害很快會(huì)侵入坯體內(nèi)部，破壞坯體原有的強(qiáng)度，塌坯概率往往高于實(shí)心磚。常見(jiàn)的塌坯原因有：悶塌、淋塌、回潮、供熱不妥等等。
干燥后坯體殘余水分偏高會(huì)影響到制品品質(zhì)，造成磚體裂口、裂紋、啞音，嚴(yán)重的斷磚、碎磚量增加。入窯坯體含水率要控制在3％以?xún)?nèi)，并且越低越好。關(guān)于磚坯干燥詳情請(qǐng)見(jiàn)磚瓦世界雜志2017年第2期本人寫(xiě)的《磚坯干燥冬春季節(jié)應(yīng)注意的事項(xiàng)》一文，這里不再贅述。
2燒成
焙燒是燒結(jié)磚制作過(guò)程中較為重要的一道工序，墻材企業(yè)的產(chǎn)能、制品品質(zhì)、能耗狀況大多都彰顯在這“一把火”之中。
隧道窯預(yù)熱帶長(zhǎng)度一般在36～65m之間，長(zhǎng)一點(diǎn)的預(yù)熱帶坯體升溫幅度平緩，加熱呈徐徐漸進(jìn)狀態(tài)，可有效防止裂紋、炸坯的出現(xiàn)。哈風(fēng)每條窯設(shè)置有7～13對(duì)左右，與風(fēng)機(jī)、煙道一起合力為預(yù)熱坯體和焙燒提供燃燒氧氣，設(shè)置較多的哈風(fēng)有利于火行速度和制品品質(zhì)的完善。哈風(fēng)閘形常用的有梯形和橋形兩種，梯形閘能最大限度把窯溫引向前面坯垛，熱能利用率較高，焙燒火行速度快于其他閘形，但是容易引起裂紋與炸坯。橋形閘使窯爐前面的坯體溫和升溫，避免裂紋或炸坯的出現(xiàn)，不過(guò)火行速度慢于梯形閘。采用梯、橋結(jié)合的閘形，可以兼顧到火行速度與制品品質(zhì)，是多孔磚燒成操作中較為穩(wěn)妥的閘形。
焙燒帶操作提倡保持溫度穩(wěn)定，盡量避免大起大落。具體需要多高的焙燒溫度和保持多長(zhǎng)的時(shí)間，這要看制坯材料需求的溫度高低，然后根據(jù)自己窯爐的情況，通過(guò)結(jié)合查看1～3天的火情和出窯磚，就可以總結(jié)出自己窯爐的焙燒溫度。
焙燒中磚垛的上下左右中這些方位存在著一定的溫差，通常情況下18～32℃的溫度差別對(duì)制品品質(zhì)不會(huì)構(gòu)成明顯的影響，溫差太大了就難說(shuō)了，燒出的磚往往老嫩不一，次品量增加，因此要把縮小斷面溫差作為焙燒操作的重要工作來(lái)抓。通過(guò)對(duì)碼坯、開(kāi)閘用風(fēng)、密封窯爐以及其他相關(guān)操作，盡量縮小焙燒帶的斷面溫差，是保障制品品質(zhì)的重要舉措。
坯垛碼放無(wú)論是輪窯，還是隧道窯皆要求做到上密下稀、邊密中稀，減小頂部和兩側(cè)部的縫隙。通過(guò)多年來(lái)業(yè)界不斷探索，碼垛以小垛體，多火道類(lèi)的垛形適宜性較強(qiáng)。垛體底面積規(guī)格為500mm×500mm、750mm×750mm、980mm×980mm為主流，輔以多條縱橫火道貫穿各個(gè)垛體之中，火道尺寸120～600mm不等。垛體碼放布局優(yōu)良的窯爐燒成中焙燒帶斷面溫差較小，在完成自身焙燒反應(yīng)的同時(shí)，還能順暢、適量的把余下的熱能帶向預(yù)熱帶，用于加熱前面坯垛，為營(yíng)造快速的火行速度打下基礎(chǔ)。
窯爐密封涉及到氣密與保溫兩個(gè)方面，氣密和保溫互為表里，不可或缺。氣密的環(huán)節(jié)由：窯門(mén)、窯頂、火眼、火眼與窯頂結(jié)合部、窯墻、窯車(chē)、沙封、曲封、壓力平衡這些環(huán)節(jié)構(gòu)成。詳細(xì)論述請(qǐng)見(jiàn)本人發(fā)表在磚瓦雜志2017年第3期《隧道窯的密封與保溫》一文。
根據(jù)焙燒帶磚垛上下左右中溫差出現(xiàn)的部位，查出溫差的原因所在，從而解決問(wèn)題。①頂部1～3層磚欠溫，這是因?yàn)榇u垛與窯頂間隙偏大，造成通風(fēng)量增加，高溫難以維持；或者坯垛中下部碼得密，坯塊排列錯(cuò)亂，部分垛體倒塌，造成磚垛頂部風(fēng)量增加；再者火眼蓋的不嚴(yán)實(shí)或火眼管與窯頂連接處密封欠缺，外界冷風(fēng)吸入窯內(nèi)；另外還要了解窯頂?shù)醮u或吊棉是否漏氣，冷風(fēng)吸入窯內(nèi)都會(huì)抵消磚垛頂部的溫度。②磚垛中部、下部溫度偏高，一般情況下，磚垛中下部的溫度會(huì)稍微高于其他部位，但是高得多了就不正常了。除了內(nèi)燃超高導(dǎo)致的高溫因素外，原因在于坯垛中下部碼放偏密，火道尺寸或布局不妥，或者坯垛的中下部烘干不徹底，殘余水分高導(dǎo)致預(yù)熱帶升溫遲緩，坯體理化反應(yīng)沒(méi)有充分完成，當(dāng)移動(dòng)到焙燒帶的時(shí)候急劇引燃，造成溫度偏高，甚至磚體壓花、變形加劇。使用梯、橋形結(jié)合的哈風(fēng)閘形，并且開(kāi)啟適量的大風(fēng)壓，可以強(qiáng)化坯體的預(yù)熱效果，對(duì)緩解磚垛中下部的高溫是種促進(jìn)。③靠近窯墻磚垛兩側(cè)下部或邊角處溫度低，磚垛兩側(cè)部位整體欠溫，這可能是磚垛與窯墻縫隙太大，窯爐中部的磚垛碼放得密，火道少或者尺寸不妥，造成側(cè)部通風(fēng)量過(guò)大，高溫難以維持。隧道窯磚垛與窯墻縫隙保持在60mm~100mm之間為佳，原則上這個(gè)縫隙尺寸越小越好，但是磚垛移動(dòng)中切忌擦掛到窯墻。側(cè)下部和邊角處低溫是因?yàn)樯撤獠廴鄙偕匙?，窯車(chē)沙封釬板變形缺損，或者窯車(chē)邊沿、車(chē)角墊磚、窯墻曲封磚缺損；再者窯內(nèi)和窯下抽力失衡，窯內(nèi)抽力大于窯下的抽力，造成窯下冷風(fēng)不停地沿窯車(chē)連接處吸入窯內(nèi)，抵消了不同程度的窯溫。這需要調(diào)節(jié)窯下抽風(fēng)哈風(fēng)，在窯下檢修底溝內(nèi)安裝數(shù)道不同規(guī)格的阻流板，以增加窯下的抽力，形成窯內(nèi)、窯下風(fēng)力對(duì)抗，達(dá)到氣密窯底的效果。需要再次強(qiáng)調(diào)的是：許多窯爐至今仍沒(méi)有設(shè)計(jì)建造窯底抽風(fēng)系統(tǒng)，造成窯底不同程度的漏氣，結(jié)果是窯爐內(nèi)燃摻配量需要增加，窯車(chē)邊角地方還常常欠溫，無(wú)奈只好靠外投燃料來(lái)提升溫度，這點(diǎn)成為窯爐界建造方面的重大缺陷之一。
預(yù)熱帶、焙燒帶、保溫帶和冷卻帶在燒成中有著升溫一高溫一降溫這樣的溫度運(yùn)行規(guī)律，把各個(gè)溫度點(diǎn)用線條連接稱(chēng)之為溫度曲線。因窯爐或制坯材料等環(huán)節(jié)的不同，各個(gè)窯爐溫度曲線也不盡相同，新投產(chǎn)的窯經(jīng)過(guò)1～3周運(yùn)行，就可得出合適的溫度曲線。從預(yù)熱帶的第5個(gè)車(chē)位起安裝溫度感應(yīng)器——熱電偶，到保溫帶后部的3～5個(gè)車(chē)位止，每一到兩個(gè)車(chē)位安裝一根熱電偶，熱電偶與溫度顯示器連接。在燒成中觀察預(yù)熱帶、焙燒帶、保溫帶的溫度起伏情況，結(jié)合以往的最佳溫度曲線，制訂出恰當(dāng)?shù)谋簾桨浮囟惹€不單單能了解焙燒帶的溫度狀況，還可以掌握預(yù)熱帶和保溫帶的火情。預(yù)熱帶比平時(shí)升溫緩慢低下，并且有2～4個(gè)車(chē)位的長(zhǎng)度，說(shuō)明該部位內(nèi)燃變小或焙燒帶往后移位；升溫快于平時(shí)，則說(shuō)明該部位內(nèi)燃變大或焙燒帶前移。保溫帶溫度比平時(shí)下降，說(shuō)明焙燒帶溫度不足，或者窯內(nèi)進(jìn)車(chē)數(shù)量減少；保溫帶溫度高于平時(shí)，說(shuō)明焙燒帶溫度偏高，或者焙燒帶往后移動(dòng)了。
穩(wěn)定預(yù)熱帶、焙燒帶、保溫帶、冷卻帶這四帶在窯內(nèi)的位置，對(duì)窯爐產(chǎn)量與制品品質(zhì)來(lái)說(shuō)相當(dāng)重要，這就是業(yè)內(nèi)常說(shuō)的定位焙燒。多孔磚對(duì)預(yù)熱帶升溫和保溫帶降溫相對(duì)敏感，如果操作不當(dāng)，坯體在預(yù)熱帶遇上特殊的材料容易爆成碎塊，磚體裂紋加劇，啞音增加。焙燒帶太靠前，磚坯預(yù)熱過(guò)急，太靠后則火行速度緩慢，窯爐產(chǎn)能低下，并且保溫帶降溫過(guò)急，導(dǎo)致裂紋產(chǎn)生。
多孔磚需要摻配多大的內(nèi)燃熱值，這要看各窯的情況而定。一般情況下多孔磚火行速度明顯快于實(shí)心磚，窯溫形成以后溫度保持的持續(xù)性?xún)H比實(shí)心磚稍差一點(diǎn)，這樣焙燒帶自然變長(zhǎng)，也就是焙燒時(shí)間延長(zhǎng)了，所以多孔磚的內(nèi)燃比實(shí)心磚用量要小。但是如果焙燒速度緩慢，長(zhǎng)期蹲火就要另當(dāng)別論了。這是因?yàn)闊迷铰瑑?nèi)燃在預(yù)熱帶就大量燃燒，移動(dòng)到焙燒帶時(shí)溫度明顯不足，而且火帶變短，進(jìn)車(chē)數(shù)量少了保溫帶降溫也快。
多孔磚的焙燒速度快于實(shí)心磚，如果磚坯干燥環(huán)節(jié)比較吃力，焙燒窯爐偏短的話，那么焙燒速度就要減緩些，保持一個(gè)中等的運(yùn)行速度，以減少斷磚、裂紋、啞音的產(chǎn)生，確保擁有個(gè)優(yōu)良的制品品質(zhì)。
燒結(jié)磚企業(yè)車(chē)間內(nèi)的噪聲控制
莊紅峰 李子武
燒結(jié)磚企業(yè)的工藝布置
原料→板式給料機(jī)→粗破機(jī)→錘式破碎機(jī)(或?qū)仚C(jī))→篩分機(jī)→攪拌機(jī)→布料機(jī)(陳化原料)→挖掘送料機(jī)→均勻布料機(jī)(箱式給料機(jī))→攪拌機(jī)→攪拌擠出機(jī)(磚機(jī))→切坯、運(yùn)坯機(jī)→碼坯機(jī)→人工干燥窯(風(fēng)機(jī))→焙燒窯(風(fēng)機(jī))→窯車(chē)運(yùn)行→卸運(yùn)磚至堆場(chǎng)。
1 噪聲的概念及其危害
從物理學(xué)的角度來(lái)說(shuō)，噪聲是發(fā)聲體做無(wú)規(guī)則的振動(dòng)時(shí)發(fā)出的聲音。從環(huán)境保護(hù)的角度看：凡是妨礙到人們正常休息、學(xué)習(xí)和工作的聲音，以及對(duì)人們要聽(tīng)的聲音產(chǎn)生干擾的聲音，都屬于噪聲。噪聲是一類(lèi)引起人煩躁、或聲量過(guò)強(qiáng)而危害人體健康的聲音，是一種環(huán)境污染。
燒結(jié)磚車(chē)間內(nèi)的噪聲屬于工業(yè)噪聲。發(fā)聲體：破碎機(jī)、皮帶運(yùn)輸機(jī)的轉(zhuǎn)動(dòng)、攪拌機(jī)與原料的摩擦、真空泵和空氣壓縮機(jī)運(yùn)行、風(fēng)機(jī)的轉(zhuǎn)動(dòng)、氣動(dòng)控制摩擦片的開(kāi)啟與抱合等。
1．1 磚廠車(chē)間內(nèi)噪聲源的分類(lèi)
機(jī)械性噪聲：由固體振動(dòng)產(chǎn)生的噪聲，如錘頭的撞擊、齒輪、軸承和殼體等振動(dòng)產(chǎn)生的噪聲；主要發(fā)聲體是：破碎機(jī)、皮帶運(yùn)輸機(jī)、泵體的運(yùn)行、設(shè)備的摩擦。
空氣動(dòng)力性噪聲：由氣體振動(dòng)產(chǎn)生，如各種風(fēng)機(jī)、空壓機(jī)、真空泵等產(chǎn)生的噪聲；主要發(fā)聲體是運(yùn)行的風(fēng)機(jī)、真空泵、空壓機(jī)。
電磁性噪聲：由電磁振動(dòng)產(chǎn)生，如電動(dòng)機(jī)、變頻器和變壓器等產(chǎn)生的噪聲。相對(duì)工作時(shí)間可分為階段性噪聲和長(zhǎng)期性的噪聲。如破碎機(jī)和設(shè)備的摩擦是階段性產(chǎn)生的噪聲；風(fēng)機(jī)的運(yùn)行則是長(zhǎng)期產(chǎn)生噪聲。
以上的噪聲均屬于機(jī)械噪聲的范疇。
1．2噪聲的危害
長(zhǎng)期處于噪聲干擾：造成失眠、疲勞無(wú)力、記憶力衰退，以至產(chǎn)生神經(jīng)衰弱等。表現(xiàn)癥狀：焦躁不安的癥狀，容易激動(dòng)；意外事件越多，生產(chǎn)效率越低；急性噪聲暴露常引起高血壓，引起心臟血管傷害；聽(tīng)力受到傷害。
2產(chǎn)生機(jī)械噪聲的原因
機(jī)械設(shè)備運(yùn)轉(zhuǎn)時(shí)，部件問(wèn)的摩擦力、撞擊力或非平衡力，使機(jī)械部件和殼體等發(fā)聲體產(chǎn)生無(wú)規(guī)律振動(dòng)而輻射出的噪聲。
機(jī)械噪聲的特性：聲級(jí)大小、頻率特性、時(shí)間特性等，與激發(fā)力特性、物體表面振動(dòng)的速度、邊界條件及其固有的振動(dòng)模式因素有關(guān)。磚機(jī)的齒輪變速箱、破碎機(jī)、窯爐用的通風(fēng)機(jī)等發(fā)出的噪聲是典型的機(jī)械噪聲。
3風(fēng)機(jī)產(chǎn)生噪聲的機(jī)理及控制方案
風(fēng)機(jī)在磚廠是一種不可缺少的量大面廣的機(jī)械設(shè)備，風(fēng)機(jī)在運(yùn)轉(zhuǎn)中產(chǎn)生的噪聲成為影響工人健康和破壞環(huán)境的禍源。風(fēng)機(jī)的旋轉(zhuǎn)噪聲與葉輪的旋轉(zhuǎn)有關(guān)，尤其是在頻率超過(guò)45Hz高速或頻率低于15Hz情況下，聲音刺耳。
風(fēng)機(jī)的噪聲總來(lái)講分為旋轉(zhuǎn)噪聲和渦流噪聲。
3．1風(fēng)機(jī)噪聲產(chǎn)生的機(jī)理
旋轉(zhuǎn)噪聲是由于葉片周?chē)粚?duì)稱(chēng)結(jié)構(gòu)與葉片口設(shè)計(jì)質(zhì)量所形成的周向不均勻流場(chǎng)相互作用而產(chǎn)生的噪聲，通常有三種原因造成。(1)進(jìn)風(fēng)口前因?yàn)榍皩?dǎo)葉片或金屬網(wǎng)罩的存在而產(chǎn)生的干涉噪聲；(2)葉片本身存在在不光滑的原因或風(fēng)機(jī)的殼體不對(duì)稱(chēng)中產(chǎn)生的旋轉(zhuǎn)頻率噪聲；(3)離心出風(fēng)口由于蝸舌的存在或軸流式風(fēng)機(jī)后導(dǎo)葉的存在而產(chǎn)生的出口干涉噪聲。
風(fēng)機(jī)渦流噪聲：是由氣流流動(dòng)時(shí)的各種分離渦流產(chǎn)生的，形成原因有四種。(1)當(dāng)具有一定的來(lái)流紊流度的氣流流向葉片時(shí)產(chǎn)生的來(lái)流紊流噪聲；(2)氣流流經(jīng)葉片表面由于脈動(dòng)的紊流附面層產(chǎn)生的紊流邊界層噪聲；(3)由于葉片表面紊流附面層在葉片尾緣脫落產(chǎn)生的脫體旋渦噪聲；(4)軸流通風(fēng)機(jī)由于凹面壓力大于凸面而在葉片頂端產(chǎn)生的由凹面流向凸面的二次流被主氣流帶走形成的頂渦流噪聲。
3．2風(fēng)機(jī)減振降噪原理
可以采用風(fēng)機(jī)葉片穿孔法降低風(fēng)機(jī)渦流噪聲。因?yàn)槿~片出口處經(jīng)常出現(xiàn)渦流分離，葉片穿孔方法可以使部分氣流自葉片高壓面流向葉片低壓面，可以促使葉片分離點(diǎn)向流動(dòng)下方移動(dòng)。
3．3風(fēng)機(jī)減振降噪措施
(1)風(fēng)機(jī)葉輪、風(fēng)機(jī)軸、皮帶輪及聯(lián)軸器等旋轉(zhuǎn)零部件在組裝前，生產(chǎn)廠家應(yīng)進(jìn)行嚴(yán)格的靜平衡和動(dòng)平衡校正；各個(gè)轉(zhuǎn)動(dòng)部件的動(dòng)平衡試驗(yàn)流程為：先進(jìn)行轉(zhuǎn)子動(dòng)平衡，再把轉(zhuǎn)子套在軸上進(jìn)行動(dòng)平衡，最后再把半聯(lián)軸器套在轉(zhuǎn)子上進(jìn)行動(dòng)平衡試驗(yàn)。
維修后的風(fēng)機(jī)要在組裝前進(jìn)行三點(diǎn)找平衡現(xiàn)場(chǎng)試驗(yàn)，具體要求是在靜止的轉(zhuǎn)子上取三個(gè)點(diǎn)，進(jìn)行編號(hào)，三點(diǎn)相隔近似120°，測(cè)量出三點(diǎn)相隔的具體角度并記錄，稱(chēng)量試重鋼板塊，轉(zhuǎn)動(dòng)風(fēng)機(jī)葉輪進(jìn)行配重。
動(dòng)平衡試驗(yàn)合格后才能組裝成臺(tái)；合理選用電機(jī)冷卻風(fēng)扇葉片與導(dǎo)風(fēng)圈之間的問(wèn)隙等，有效降低電動(dòng)機(jī)冷卻風(fēng)扇葉片的旋轉(zhuǎn)噪聲。
(2)安裝時(shí)，風(fēng)機(jī)與鋼筋混凝土基礎(chǔ)或鋼框架基礎(chǔ)之間應(yīng)墊橡膠、聚氨酯、軟木板或毛氈板等軟質(zhì)材料，使離心風(fēng)機(jī)傳遞給鋼筋混凝土基礎(chǔ)或鋼框架基礎(chǔ)的振動(dòng)得到最大限度減弱或消除。隨著高新技術(shù)的發(fā)展，墊軟木和和毛氈板在逐步減少。
(3)在風(fēng)機(jī)的進(jìn)風(fēng)口和排風(fēng)口處安裝一段橡膠或耐高溫軟質(zhì)材料，進(jìn)行軟聯(lián)接。可將離心風(fēng)機(jī)傳遞給風(fēng)管的振動(dòng)在軟聯(lián)接處得到最大限度減弱或消除。
(4)磚廠通常要求3個(gè)月就定期檢查風(fēng)機(jī)各零部件的聯(lián)接螺栓及地腳螺栓是否松動(dòng)，軸承是否異常磨損或潤(rùn)滑不良。若發(fā)現(xiàn)情況異常時(shí)，立即停機(jī)排除存在的缺陷。
(5)合理選用變頻電機(jī)的冷卻風(fēng)扇葉片的形狀及直徑等參數(shù)，降低電機(jī)冷卻風(fēng)扇的渦流噪聲。
4噪聲的控制
4．1噪聲控制的三個(gè)環(huán)節(jié)
控制噪聲應(yīng)從聲源、傳聲途徑和受聲體這三個(gè)環(huán)節(jié)采取技術(shù)措施。
(1)控制和消除噪聲音源是從根本上解決噪聲的措施。通過(guò)工藝設(shè)計(jì)用無(wú)聲的設(shè)備來(lái)代替高聲設(shè)備，這從原理上是理想的，現(xiàn)實(shí)中難以實(shí)現(xiàn)。在磚廠中對(duì)震動(dòng)的設(shè)備在安裝時(shí)在底座處加裝聚氨酯或橡膠阻尼墊，如破碎機(jī)、大型離心風(fēng)機(jī)、磚機(jī)、攪拌機(jī)，同時(shí)校緊地腳螺栓；窯尾門(mén)上的軸流風(fēng)機(jī)用焊接代替螺栓連接和鉚接。其目的是：消除機(jī)器與土建基礎(chǔ)的摩擦、碰撞等而引起的噪聲；機(jī)器碰撞處有彈性材料以緩沖撞擊力而引起的噪聲等措施。
(2)合理進(jìn)行廠區(qū)規(guī)劃和廠房設(shè)計(jì)。對(duì)產(chǎn)生強(qiáng)噪聲的源區(qū)進(jìn)行隔離，如原料車(chē)間采取與其他車(chē)間用墻板隔離，門(mén)扇采用雙層曲板內(nèi)襯輕質(zhì)巖棉材料，墻板是雙層彩板，內(nèi)填充吸聲材料，墻板表面為壓型曲板以便形成噪聲的漫反射而相互抵消，以降低噪聲在原料車(chē)間內(nèi)的反射聲。
(3)控制噪聲的傳播和反射
1)吸聲：用多孔材料如礦渣棉、毛氈棉絮等，包裹空氣流動(dòng)的管道如排煙管道和抽余熱管道，制成吸聲屏。
2)消聲：對(duì)各種風(fēng)機(jī)主要是大型的離心風(fēng)機(jī)、空壓機(jī)等的進(jìn)、排氣噪聲。根據(jù)噪聲的頻譜特點(diǎn)安裝阻性消聲器等。
3)隔聲：用一定材料、結(jié)構(gòu)和裝置將聲源封閉起來(lái)，如各車(chē)間用墻板分割，有獨(dú)立的風(fēng)機(jī)運(yùn)行區(qū)域。
4)阻尼、隔振—阻尼：如各支管用巖棉材料包裹，減少管壁的振動(dòng)；隔振是在噪聲源安裝的基礎(chǔ)、地面及墻壁等處裝設(shè)減振裝置和防振結(jié)構(gòu)，如前述的減震墊。
5)個(gè)體防護(hù)：在原料車(chē)間或風(fēng)機(jī)房采用個(gè)人佩戴由軟塑料、軟橡膠或纖維棉制成耳塞、耳罩來(lái)保護(hù)聽(tīng)力；實(shí)踐已證明佩戴合適型號(hào)的耳塞、耳罩，隔聲效果明顯中，可降低噤聲值近50%~60。
4.2工作機(jī)理
（1）吸聲材料。當(dāng)聲波入射到任何物體的表面時(shí)，會(huì)有一部分聲能進(jìn)入該物體，并被吸收掉一部分。具體講就是當(dāng)聲波入射到抹灰的墻、混凝土、彩鋼曲板等剛性壁面時(shí)，大部分被反射回來(lái)；當(dāng)聲波形成漫反射時(shí)，相互抵消一部分；當(dāng)聲波入射到一些多孔、透氣或纖維性的材料時(shí)，引起材料細(xì)孔中、狹縫中的空氣和纖維發(fā)生振動(dòng)，一部分聲能轉(zhuǎn)化為熱能消耗掉。
（2）吸聲構(gòu)造。多孔吸聲構(gòu)造的吸聲機(jī)理是，當(dāng)聲波人射到材料上，如包裹管道的巖棉材料就產(chǎn)生振動(dòng)，發(fā)生纖維彎曲變形，聲波與纖維發(fā)生摩擦，將振動(dòng)的能量轉(zhuǎn)化為熱能，從而消耗聲能；當(dāng)聲波與纖維組織系統(tǒng)發(fā)生共振，消耗大量的聲能，達(dá)到吸聲的作用。
5磚廠工作場(chǎng)所噪聲限定值
根據(jù)《工作場(chǎng)所有害因素職業(yè)接觸限值第2部分：物理因素(GBZ2.2—2007)規(guī)定：我國(guó)工作場(chǎng)所噪聲職業(yè)接觸限值如下表所示，每周工作5d，每天工作8h，穩(wěn)態(tài)噪聲限值為85dB(A)，非穩(wěn)態(tài)噪聲等效聲級(jí)的限值為85dB(A)；每周工作5d，每天工作時(shí)間不等于8h，需計(jì)算8h等效聲級(jí)，限值為85dB(A)；每周工作不是5d，需計(jì)算40h等效聲級(jí)，限值為85dB(A)。
磚廠內(nèi)限值的要求：職業(yè)接觸8小時(shí)，工作地點(diǎn)噪聲允許標(biāo)準(zhǔn)為85dB(A)；職業(yè)接觸4小時(shí)，工作地點(diǎn)噪聲允許標(biāo)準(zhǔn)為88dB(A)；職業(yè)接觸2小時(shí)，工作地點(diǎn)噪聲允許標(biāo)準(zhǔn)為91dB(A)；職業(yè)接觸1小時(shí)，工作地點(diǎn)噪聲允許標(biāo)準(zhǔn)為94dB(A)；職業(yè)接觸0.5小時(shí)，工作地點(diǎn)噪聲允許標(biāo)準(zhǔn)為97dB(A)；職業(yè)接觸0.25小時(shí)，工作地點(diǎn)噪聲允許標(biāo)準(zhǔn)為100dB(A)；職業(yè)接觸0.125小時(shí)，工作地點(diǎn)噪聲允許標(biāo)準(zhǔn)為103dB(A)，但最高不能超過(guò)115dB(A)。
6磚廠建立職業(yè)危害防治操作規(guī)程
日常工作必須嚴(yán)格執(zhí)行操作規(guī)程，同時(shí)建立與之對(duì)應(yīng)的獎(jiǎng)懲制度。操作規(guī)程中必須體現(xiàn)：
(1)熟知本崗位職業(yè)危害因素防護(hù)設(shè)施、設(shè)備的使用方法。熟知?jiǎng)趧?dòng)保護(hù)用品使用方法；操作工在操作時(shí)必須嚴(yán)格遵守勞動(dòng)紀(jì)律，堅(jiān)守崗位，服從管理，正確佩帶和使用勞動(dòng)防護(hù)用品；
(2)掌握發(fā)生職業(yè)健康危害事故時(shí)應(yīng)急自救、互救基本知識(shí)；發(fā)生噪聲危害癥狀者，迅速撤離至安靜的地方休息；以及應(yīng)急預(yù)案的啟動(dòng)程序；
(3)進(jìn)入作業(yè)場(chǎng)所首先檢查設(shè)備靜音設(shè)備或隔音裝置是否完好(包括設(shè)備減振裝置是否完好)。如不完好，立即采取整改措施，依然不能解決噪音超過(guò)規(guī)定時(shí)，停止作業(yè)并向相關(guān)部門(mén)如實(shí)反映；按時(shí)巡回檢查所屬設(shè)備的運(yùn)行情況，不得隨意拆卸和檢修設(shè)備，發(fā)現(xiàn)問(wèn)題及時(shí)找專(zhuān)業(yè)人員修理；
(4)作業(yè)人員進(jìn)入現(xiàn)場(chǎng)噪音區(qū)域時(shí)，應(yīng)佩戴耳塞；在噪聲較大區(qū)域連續(xù)工作時(shí)，宜分批輪換作業(yè)；
(5)對(duì)長(zhǎng)時(shí)間在噪聲環(huán)境中工作的職工應(yīng)定期進(jìn)行身體檢查；
(6)采取噪聲控制措施后，其作業(yè)場(chǎng)所的噪聲強(qiáng)度仍超過(guò)規(guī)定的衛(wèi)生標(biāo)準(zhǔn)時(shí)，應(yīng)采取個(gè)體防護(hù)；對(duì)職工并不經(jīng)常停留的噪聲作業(yè)場(chǎng)所，應(yīng)根據(jù)不同要求建立作為控制、觀察、休息的隔聲室，室內(nèi)必須有足夠的吸聲襯面，以減少混響聲：
(7)下班后，檢查職業(yè)健康防護(hù)用品是否完好。如不完好立即更換，否則不得進(jìn)行下班作業(yè)。
脫硫塔技術(shù)工藝流程
對(duì)工業(yè)廢氣進(jìn)行脫硫處理的設(shè)備，以塔式設(shè)備居多，即為脫硫塔。脫硫塔最初以花崗巖砌筑的應(yīng)用的最為廣泛，其利用水膜脫硫除塵原理，又名花崗巖水膜脫硫除塵器，或名麻石水膜脫硫除塵器。優(yōu)點(diǎn)是易維護(hù)，且可通過(guò)配制不同的除塵劑，同時(shí)達(dá)到除塵和脫硫(脫氮)的效果?，F(xiàn)在隨著玻璃鋼技術(shù)的發(fā)展，脫硫塔逐漸改為用玻璃鋼制造。相比花崗巖脫硫塔，玻璃鋼脫硫塔成本低、加工容易、不銹不爛、重量輕，因此成為今后脫硫塔的發(fā)展趨勢(shì)。另外具有耐腐蝕、耐高溫、耐磨損三大優(yōu)勢(shì)，也是脫硫塔發(fā)展重要趨勢(shì)之一。經(jīng)過(guò)多年的改進(jìn)，已發(fā)展成文丘里型、旋流板型、旋流柱型、浮球型、篩板型、氣動(dòng)乳化型等各種類(lèi)型的脫硫塔，設(shè)備技術(shù)日趨成熟，各有優(yōu)點(diǎn)和不足，企業(yè)可依自身需要選用不同類(lèi)型。
脫硫要求
煙氣脫硫的大型脫硫裝置稱(chēng)為脫硫塔，而用于燃煤工業(yè)鍋爐和窯爐煙氣脫硫的小型脫硫除塵裝置多稱(chēng)為脫硫除塵器。在脫硫塔和脫硫除塵器中，應(yīng)含SO2的煙氣，對(duì)煙氣中的SO2進(jìn)行化學(xué)吸收。為了強(qiáng)化吸收過(guò)程，提高脫硫效率，降低設(shè)備的投資和運(yùn)行費(fèi)用，脫硫塔和脫硫除塵器應(yīng)滿足以下的基本要求：
(1)氣液間有較大的接觸面積和一定的接觸時(shí)間；
(2)氣液間擾動(dòng)強(qiáng)烈，吸收阻力小，對(duì)SO2的吸收效率高；
(3)操作穩(wěn)定，要有合適的操作彈性；
(4)氣流通過(guò)時(shí)的壓降要?。?br style="box-sizing: border-box;"/> (5)結(jié)構(gòu)簡(jiǎn)單，制造及維修方便，造價(jià)低廉，使用壽命長(zhǎng)；
(6)不結(jié)垢，不堵塞，耐磨損，耐腐蝕；
(7)能耗低，不產(chǎn)生二次污染。
SO2吸收凈化過(guò)程，處理的是低濃度S02煙氣，煙氣量相當(dāng)可觀，要求瞬間內(nèi)連續(xù)不斷地高效凈化煙氣。因而，SO2參加的化學(xué)反應(yīng)應(yīng)為極快反應(yīng)，它們的膜內(nèi)轉(zhuǎn)化系數(shù)值較大，反應(yīng)在膜內(nèi)發(fā)生，因此選用氣相為連續(xù)相、湍流程度高、相界面較大的吸收塔作為脫硫塔和脫硫除塵器比較合適。通常，噴淋塔、填料塔、噴霧塔、板式塔、文丘里吸收塔等能滿足這些要求。其中，噴淋塔是使用最為廣泛的脫硫塔類(lèi)型之一，噴淋塔具有結(jié)構(gòu)簡(jiǎn)單，工藝成熟可靠的優(yōu)點(diǎn)，廣泛應(yīng)用于大型電廠，中小型低硫煙氣治理對(duì)于高硫煙氣治理，有色行業(yè)以氣動(dòng)乳化脫硫塔、多層噴淋塔等為主。
常見(jiàn)吸收塔的性能
國(guó)內(nèi)外燃煤電廠常用的脫硫塔，主要有噴淋空塔、填料塔、雙回路塔及噴射鼓炮塔等四種。
保護(hù)措施
脫硫系統(tǒng)中常見(jiàn)的主要設(shè)備為吸收塔、煙道、煙囪、脫硫泵、增壓風(fēng)機(jī)等主要設(shè)備，美嘉華技術(shù)在脫硫泵、吸收塔、煙道、煙囪等部位的防腐蝕、防磨效果顯著，現(xiàn)分別敘述。
吸收塔、煙囪中的應(yīng)用
濕法煙氣脫硫環(huán)保技術(shù)(FGD)因其脫硫率高、煤質(zhì)適用面寬、工藝技術(shù)成熟、穩(wěn)定運(yùn)轉(zhuǎn)周期長(zhǎng)、負(fù)荷變動(dòng)影響小、煙氣處理能力大等特點(diǎn)，被廣泛地應(yīng)用于各大、中型火電廠，成為國(guó)內(nèi)外火電廠煙氣脫硫的主導(dǎo)工藝技術(shù)。但該工藝同時(shí)具有介質(zhì)腐蝕性強(qiáng)、處理煙氣溫度高、SO2吸收液固體含量大、磨損性強(qiáng)、設(shè)備防腐蝕區(qū)域大、施工技術(shù)質(zhì)量要求高、防腐蝕失效維修難等特點(diǎn)。因此，該裝置的腐蝕控制一直是影響裝置長(zhǎng)周期安全運(yùn)行的重點(diǎn)問(wèn)題之一。
濕法煙氣脫硫吸收塔、煙囪內(nèi)筒防腐蝕材料的選擇必須考慮以下幾個(gè)方面：
(1)滿足復(fù)雜化學(xué)條件環(huán)境下的防腐蝕要求：煙囪內(nèi)化學(xué)環(huán)境復(fù)雜，煙氣含酸量很高，在內(nèi)襯表面形成的凝結(jié)物，對(duì)于大多數(shù)的建筑材料都具有很強(qiáng)的侵蝕性，所以對(duì)內(nèi)襯材料要求具有抗強(qiáng)酸腐蝕能力；
(2)耐溫要求：煙氣溫差變化大，濕法脫硫后的煙氣溫度在40℃一80℃之問(wèn)，在脫硫系統(tǒng)檢修或不運(yùn)行而機(jī)組運(yùn)行工況下，煙囪內(nèi)煙氣溫度在130℃～150℃之間，那 么要求內(nèi)襯具有抗溫差變化能力，在溫度變化頻繁的環(huán)境中不開(kāi)裂并且耐久；
(3)耐磨性能好：煙氣中含有大量的粉塵，同時(shí)在腐蝕性的介質(zhì)作用下，磨損的實(shí)際情況可能會(huì)較為明顯，所以要求防腐材料具有良好的耐磨性；
(4)縣有一定的抗彎性能由于考慮到一些煙囪的高空特性，包括是地球本身的運(yùn)動(dòng)、地震和風(fēng)力作用等情況，煙囪尤其是高空部位可能會(huì)發(fā)生搖動(dòng)等角度偏向或偏離，同時(shí)煙囪在安裝和運(yùn)輸過(guò)程中可能會(huì)發(fā)生一些不可控的力學(xué)作用等，所以要求防腐材料具有一定的抗彎性能；
(5)具有良好的粘結(jié)力：防腐材料必須具有較強(qiáng)的粘結(jié)強(qiáng)度，不僅指材料自身的粘結(jié)強(qiáng)度較高，而且材料與基材之間的粘結(jié)強(qiáng)度要高，同時(shí)要求材料不易產(chǎn)生龜裂、分層或剝離，附著力和沖擊強(qiáng)度較好，從而保證較好的耐蝕性。通常我們要求底涂材料與鋼結(jié)構(gòu)基礎(chǔ)的粘接力能夠至少達(dá)到10MPa以上。
脫硫泵中的應(yīng)用
脫硫漿液循環(huán)泵是脫硫系統(tǒng)中繼換熱器、增壓風(fēng)機(jī)后的大型設(shè)備，通常采用離心式，它直接從塔底部抽取漿液進(jìn)行循環(huán)，是脫硫工藝中流量最大、使用條件最為苛刻的泵，腐蝕和磨蝕常常導(dǎo)致其失效。其特性主要有：
(1)強(qiáng)磨蝕性
脫硫塔底部的漿液含有大量的固體顆粒，主要是飛灰、脫硫介質(zhì)顆粒，粒度一般為0～400μm、90％以上為20～60μm、濃度為5％～28％(質(zhì)量比)、這些固體顆粒(特別是Al2O3、SiO2顆粒)具有很強(qiáng)的磨蝕性
(2)強(qiáng)腐蝕性
在典型的石灰石(石灰)——石膏法脫硫工藝中，一般塔底漿液的pH值為5～6，加入脫硫劑后pH值可達(dá)6～8.5(循環(huán)泵漿液的pH值與脫硫塔的運(yùn)行條件和脫硫劑的加入點(diǎn)有關(guān)）；CI-可富集超過(guò)80000mg/L，在低pH值的條件下，將產(chǎn)生強(qiáng)烈的腐蝕性。
(3)氣蝕性
在脫硫系統(tǒng)中，循環(huán)泵輸送的漿液中往往含有一定量的氣體。實(shí)際上，離心循環(huán)泵輸送的漿液為氣固液多相流，固相對(duì)泵性能的影響是連續(xù)的、均勻的，而氣相對(duì)泵的影響遠(yuǎn)比固相復(fù)雜且更難預(yù)測(cè)。當(dāng)泵輸送的液體中含有氣體時(shí)泵的流量、揚(yáng)程、效率均有所下降，含氣量越大，效率下降越快。隨著含氣量的增加，泵出現(xiàn)額外的噪聲振動(dòng)，可導(dǎo)致泵軸、軸承及密封的損壞。泵吸入口處和葉片背面等處聚集氣體會(huì)導(dǎo)致流阻阻力增大甚至斷流，繼而使工況惡化，必須氣蝕量增加，氣體密度小，比容大，可壓縮性大，流變性強(qiáng)，離心力小，轉(zhuǎn)換能量性能差是引起泵工況惡化的主要原因。試驗(yàn)表明，當(dāng)液體中的氣量（體積比）達(dá)到3%左右時(shí)，泵的性能將出現(xiàn)徒降，當(dāng)人口氣體達(dá)20%～30%時(shí)，泵完全斷流。離心泵允許含氣量（體積比）極限小于5%。
高分子復(fù)合材料現(xiàn)場(chǎng)應(yīng)用的主要優(yōu)點(diǎn)是：常溫操作，避免由于焊補(bǔ)等傳統(tǒng)工藝引起的熱應(yīng)力變形，也避免了對(duì)零部件的二次損傷等；另外施工過(guò)程簡(jiǎn)單，修復(fù)工藝可現(xiàn)場(chǎng)操作或設(shè)備局部拆裝修復(fù)；銘澤環(huán)保材料的可塑性好，本身具有極好的耐磨性及抗沖刷能力，是解決該類(lèi)問(wèn)題最理想的應(yīng)用技術(shù)。
燒結(jié)磚制品顏色差別分析
崔群星
燒結(jié)磚制品的顏色類(lèi)型繁多，因工藝和原料不同而不同，但是在同一批次，甚至是一輛窯車(chē)上出現(xiàn)了明顯的制品顏色差別，則說(shuō)明窯爐燒成中某些環(huán)節(jié)存在著問(wèn)題。顏色的差別不僅在外觀上雜亂不一，內(nèi)在品質(zhì)也是相差甚大。下面以隧道窯為焙燒設(shè)備，談?wù)劤３霈F(xiàn)的問(wèn)題及原因所在。
1磚垛頂部顏色差
磚垛頂部1～2層磚顏色偏淡，多數(shù)是窯頂漏氣造成的，由于窯頂?shù)牡醢寤虻趺廾芊獾牟粐?yán)實(shí)，或者火眼管與窯頂連接處縫隙過(guò)大，導(dǎo)致外界冷風(fēng)吸入，不斷降低窯爐頂部溫度，溫度欠缺了易出生磚，相應(yīng)的顏色較差。
另外，當(dāng)磚垛與窯頂間隙距離偏大時(shí)，造成該部位過(guò)?？諝庠黾?，無(wú)法形成足夠、持久的溫度，這也是造成磚垛頂部顏色差的原因之一。磚垛與窯頂?shù)拈g隙尺寸維持在8 cm～12 cm為妥，太小了剮蹭到磚垛也不好。
2磚垛兩側(cè)部顏色淡
坯垛碼放布局沒(méi)有做到邊密中稀，導(dǎo)致窯內(nèi)的風(fēng)壓從磚垛兩側(cè)大量通過(guò)，該部位溫度明顯不足，生磚、淡顏色的磚就產(chǎn)生了。坯垛碼放的“中稀”由火道、垛體、坯距構(gòu)成，具體邊密中稀到什么程度，這要由窯爐斷面尺寸來(lái)決定。磚垛與窯墻間隙的尺寸維持在8 cm～10 cm為佳，左右兩側(cè)的間隙尺寸誤差控制在0.8 cm以?xún)?nèi)。
當(dāng)窯墻氣密或者保溫性差時(shí)，窯爐兩側(cè)部不能形成充足的溫度，也會(huì)導(dǎo)致淡色磚的出現(xiàn)。
3磚垛側(cè)下部邊角顏色差
磚垛側(cè)下部2～3層邊上和角部常常出生磚、淡顏色的磚，這是由于窯內(nèi)與窯下的風(fēng)壓差別造成的，即窯內(nèi)抽力大，窯下抽力小。窯內(nèi)抽力大于窯下的時(shí)候，窯下的冷風(fēng)順著窯車(chē)邊角吸入窯內(nèi)，抵消、弱化了這些部位的溫度。
一個(gè)設(shè)計(jì)建造優(yōu)良的隧道窯，設(shè)置有砂封槽、窯墻曲封、窯車(chē)曲封和窯底抽風(fēng)系統(tǒng)，用來(lái)阻止窯下冷風(fēng)的吸入，確保窯內(nèi)下部溫度免受外界襲擾。
砂封槽最好用1.2 cm厚度的鐵板焊制，砂封槽內(nèi)部深度由窯車(chē)釬板吃砂深度決定，吃砂深度維持在8 cm左右，由此為基礎(chǔ)來(lái)設(shè)置砂封槽壁的高度，槽壁越低、越薄越利于窯底氣密。窯車(chē)砂封釬板應(yīng)制作的高點(diǎn)，以底部高于窯車(chē)輪底1.8 cm為妥。砂封和窯車(chē)釬板經(jīng)過(guò)改進(jìn)后增加了窯下兩側(cè)的通風(fēng)力度，改善了該部位的氣密性能。
窯墻曲封磚要伸出下面窯墻11 cm長(zhǎng)，上面的窯墻與曲封磚垂直砌筑。有的窯曲封磚砌筑的凸出上下窯墻，不但在使用中容易剮斷，而且誘發(fā)曲封磚縫漏氣概率增加。
窯車(chē)橫向設(shè)置有凸凹狀的曲封裝置，分布在砌筑的墊磚和窯車(chē)梁架兩頭，各窯車(chē)靠攏在一起時(shí)之間相互吻合，杜絕或減少了漏氣現(xiàn)象。
窯爐的前端窯車(chē)下面的檢修底溝內(nèi)設(shè)置有兩個(gè)抽風(fēng)哈風(fēng)，閘閥適度開(kāi)啟后擁有一定的風(fēng)壓流動(dòng)，再制作多塊不同規(guī)格的阻流板安放在底溝內(nèi)，即可與窯內(nèi)的風(fēng)壓形成抗衡，避免了窯下的冷風(fēng)吸人，對(duì)保障火行速度，減少磚垛下部邊角欠溫是有力的促進(jìn)。車(chē)底抽風(fēng)設(shè)施從10多年前西安墻材研究設(shè)計(jì)院在隧道窯行業(yè)內(nèi)示范推廣，至今國(guó)內(nèi)的窯爐至少七成數(shù)量還沒(méi)有窯底抽風(fēng)設(shè)施，成為燒結(jié)磚窯爐界的重大設(shè)計(jì)弊病之一，著實(shí)令人惋惜痛心。
4磚垛內(nèi)部顏色老過(guò)深
磚垛內(nèi)部顏色過(guò)深，不但品相差，程度嚴(yán)重了往往引起磚體變形、裂口增加，明顯影響到制品的品質(zhì)。造成的原因有：窯溫、坯垛、哈風(fēng)閘形、風(fēng)壓、坯體的含水率等。
磚垛內(nèi)部的磚由外面的磚包圍著，通氣散熱緩慢，一般情況下溫度高于外面的磚，遇到窯溫偏高時(shí)高溫持續(xù)的時(shí)問(wèn)還要長(zhǎng)于磚垛表面的磚，產(chǎn)生了過(guò)燒現(xiàn)象，磚的顏色就容易變深，平時(shí)操作中要把控好窯溫，切忌忽高忽低，磚坯內(nèi)燃摻配力爭(zhēng)做到均勻、穩(wěn)定。
坯垛碼放是否恰當(dāng)也會(huì)左右磚垛內(nèi)外的顏色，糟糕的垛形容易造成磚垛顏色外淺內(nèi)深。無(wú)論輪窯、隧道窯內(nèi)燃碼坯的原則是“上密下稀、邊密中稀”，即坯垛的上部和兩側(cè)要密點(diǎn)，中部和下部要稀點(diǎn)。窯墻、窯頂與坯垛的間隙在不會(huì)剮蹭坯垛的前提下越小越好，一般調(diào)控在8cm~12cm之間。在這樣的碼坯前提下火行速度以及窯內(nèi)斷面溫度的均勻分布才能朝著好的方向發(fā)展。
哈風(fēng)為燒成提供氧氣和預(yù)熱坯體面工作，經(jīng)過(guò)充分預(yù)熱的磚坯理化反應(yīng)會(huì)進(jìn)行的相對(duì)徹底，焙燒后磚垛內(nèi)外顏色差異較小。常用的哈風(fēng)閘形有梯形與橋形兩種，這兩種間形能兼顧到火行速度與磚顏色窯溫充裕的情況下，風(fēng)壓盡量開(kāi)大點(diǎn)，促進(jìn)熱風(fēng)壓與磚坯的熱交換，提升了預(yù)熱效率。
坯體含水率跟磚垛內(nèi)部顏色深有著一定的關(guān)聯(lián)，含水率高的磚坯進(jìn)入焙燒窯內(nèi)后，多余的水分需要更多的熱能去烤干它，然后才往上升溫，這樣坯體在預(yù)熱階段完成的理化反應(yīng)時(shí)間就變長(zhǎng)了。如果為了窯爐的高產(chǎn)加入外燃煤強(qiáng)制提產(chǎn)，那么理化反應(yīng)沒(méi)有徹底的內(nèi)部磚坯進(jìn)入焙燒帶后應(yīng)激加劇，磚垛內(nèi)部的磚顏色就有變深的趨勢(shì)。
5白磚
磚制品出窯時(shí)呈現(xiàn)出紅中泛白的現(xiàn)象，個(gè)別窯生產(chǎn)的磚白色還比較嚴(yán)重。這跟制坯原料、內(nèi)燃有關(guān)，也涉及窯爐運(yùn)行中的某些操作環(huán)節(jié)。
我國(guó)地大物博，制坯原料類(lèi)型繁多，有黏土、頁(yè)巖、煤矸石、尾礦、河道淤泥等等，有的材料燒出的磚顏色鮮紅；有的暗紅；有的紅中透白。
磚坯中摻入的內(nèi)燃各廠一般就近取材，所含的元素成分也是各不相同，燒結(jié)后磚制品顏色自然不盡相同。假如內(nèi)燃中硫黃含量偏高時(shí)磚顏色就有泛白的走向。
在焙燒操作時(shí)窯溫高、正壓強(qiáng)、蹲火也是造成磚色泛白的原因之一，這要從提高燒窯師傅技能與責(zé)任心，強(qiáng)化生產(chǎn)管理著手，使問(wèn)題得以解決。
燒磚生產(chǎn)過(guò)程中的質(zhì)量監(jiān)控
（接續(xù)）
二、原料加工過(guò)程中的質(zhì)量監(jiān)控
曹世璞
1、對(duì)原料的加工是包括配料、粉碎、篩分，加水?dāng)嚢琛㈥惢?、碾煉等工序，目的是使原料中的各種成份(包括內(nèi)燃煤)組合滿足制磚的要求，并充分混勻，及水份確實(shí)滲入泥料顆粒深處，塑性充分發(fā)揮，以利后工序的擠出成型、干燥、燒結(jié)，出優(yōu)質(zhì)磚。
2．1配料過(guò)程中的質(zhì)量監(jiān)控：配料一是調(diào)整原料的化學(xué)成份，例如原料中的三氧化二鋁不足，可以摻入鋁礬土，原料中的二氧化硅的含量偏低，可摻沙等。無(wú)論那種情況都必須在弄清原料中各種化學(xué)成份的百分比，按需定量均勻摻入，不可隨意。
二是調(diào)整原料的物理性能，如前所述，當(dāng)原料的塑性指數(shù)偏低時(shí)，可采取強(qiáng)化粉碎，增加其粉料中粘性顆粒的百分比，適當(dāng)延長(zhǎng)陳化時(shí)間促使水份滲入顆粒內(nèi)部以充分激發(fā)其塑性等。
如果原料本身的塑性太高，則可以采用摻入如粉煤灰、爐渣、廢磚等完全沒(méi)有塑性的所謂“瘠性材料”進(jìn)行“減肥”。實(shí)驗(yàn)表明：．原料中每加入百分之一(重量比)的“瘠性材料”其塑性指數(shù)下降0.2～0.3。例如：泥料的塑性指數(shù)為16減去7(可稱(chēng)之為基本塑性指數(shù))，余9(稱(chēng)為富裕塑性指數(shù))，除以0.2—0.3，得45或30。即其瘠性材料的最大摻人量為45％或30％。筆者以為，宜選用下限，即30％更為穩(wěn)妥，寫(xiě)成公式就是：(泥料的塑性指數(shù)—7)÷0.3=瘠料最大摻入量的百分?jǐn)?shù)。
我國(guó)采用內(nèi)燃燒磚，當(dāng)前國(guó)內(nèi)的先進(jìn)水平為每kg原料中內(nèi)摻熱量260～280Kcal，一般較好的水平是300～320Kcal。在產(chǎn)煤地區(qū)有高過(guò)400Kcal/g原料或更高的，那是高內(nèi)燃磚，有些浪費(fèi)。摻入的內(nèi)燃料有煤也有煤矸石等可燃材料。
當(dāng)采用內(nèi)摻煤時(shí)應(yīng)先確認(rèn)其發(fā)熱量為每1kg多少Kcal，除以300—320，即為每1kg該煤可配用多少kg頁(yè)巖，寫(xiě)成公式就是：
煤的發(fā)熱量÷300～320=每1kg可配入頁(yè)巖kg數(shù)。
如果用的是煤矸石或粉煤灰，在測(cè)定出其每1kg的發(fā)熱量后應(yīng)先減去其本身燒結(jié)時(shí)所需的發(fā)熱量，320Kcal/kg煤矸石，剩下的才是富裕的發(fā)熱量再除以300～320即為每1kg種煤矸石可以配用的頁(yè)巖或粘土，寫(xiě)成公式就是：(煤矸石的發(fā)熱量-320)÷300～320=每kg煤矸石可以配用的頁(yè)巖(粘土)的kg數(shù)。
如果其本身的發(fā)熱量就小于320Kcal，則不僅沒(méi)有富裕發(fā)熱量，在內(nèi)摻煤時(shí)，還應(yīng)先補(bǔ)足它燒結(jié)時(shí)所需要的發(fā)熱量才行。
生產(chǎn)中，應(yīng)先計(jì)算出各種原料的配合比，堅(jiān)持定量搭配，均勻給料，對(duì)頁(yè)巖、粘土、煤矸石等用量較大的原料可采用箱式給料機(jī)，調(diào)整好給料閘板等調(diào)節(jié)裝置隨時(shí)檢查保持不變，對(duì)煤炭等用量較少的燃料，宜采用更為精確的自動(dòng)配料機(jī)，精確給料，并應(yīng)根據(jù)煤的發(fā)熱值變化隨時(shí)調(diào)整配入比例。
煤的熱值應(yīng)現(xiàn)場(chǎng)取樣，即在煤堆多點(diǎn)均勻采樣約1kg，粉碎后用四分法制樣、烘干，在發(fā)熱量測(cè)定儀中測(cè)出熱值，宜采用平行法檢測(cè)同一樣品，檢測(cè)兩次，其誤差應(yīng)小于30Kcal/kg，否則應(yīng)重新測(cè)試。
在生產(chǎn)現(xiàn)場(chǎng)，每批來(lái)煤均應(yīng)取樣檢測(cè)。
2．2粉碎篩分過(guò)程中的質(zhì)量監(jiān)控：在本工序，主要應(yīng)監(jiān)控篩分后的粉料的顆粒級(jí)配。取樣時(shí)只能在篩分后的粉料堆取樣，不能在堆底取樣，因全是粗顆粒，也不能在粉料堆的頂部取樣，因全是細(xì)粉。正確的取樣點(diǎn)是粉料堆的中段，宜多點(diǎn)采樣，共采約2kg，樣品取回應(yīng)先干燥，然后稱(chēng)取1kg干粉置于分級(jí)篩中，進(jìn)行篩分，分別稱(chēng)取各段篩下料稱(chēng)重，計(jì)算其含量的百分比。

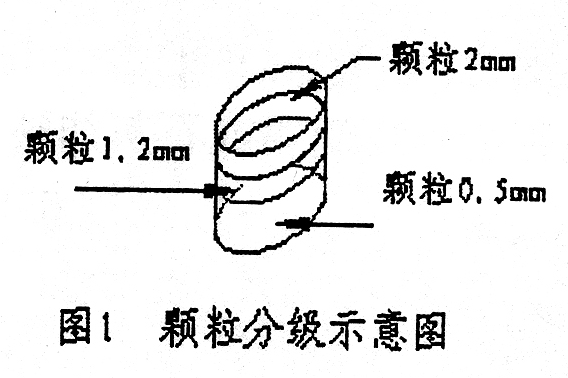

現(xiàn)場(chǎng)使用的分級(jí)篩的篩孔分別為2mm、1.2mm和0.5mm三種，篩分時(shí)把篩孔尺寸最大的篩合放最上層，篩孔尺寸最小的篩合放最下層，如圖1。其底合專(zhuān)為篩分時(shí)裝接細(xì)粉之用。
篩分時(shí)，把稱(chēng)好的干粉試樣倒入最上的篩合中，搖動(dòng)分級(jí)篩，直至各級(jí)都不再漏粉，分別稱(chēng)取底合及各篩合的篩余料，依次為小于0.5mm、0.5～1.2mm、1.2～2mm及2mm以上之粉料，計(jì)算出其各種粒度粉料的百分比。必須說(shuō)明：由于0.05mm篩孔太小篩分較為困難。故現(xiàn)場(chǎng)常用0.5mm篩孔的篩合，而要求其小于0.5mm的顆粒應(yīng)占總量的55％~70％，塑性指數(shù)較高的原料可取下限。反之應(yīng)取上限。
2．3攪拌過(guò)程中的質(zhì)量監(jiān)控：加水?dāng)嚢璧哪康氖鞘顾头哿铣浞只靹?，希望每一顆粉料的外表面都與水緊密接觸。因此一是加水位置應(yīng)在攪拌機(jī)的進(jìn)料端，采用 噴水形式對(duì)著來(lái)料皮帶上落下的粉料，不但給水均勻，又有一定的防塵效果。二是隨時(shí)保持?jǐn)嚢铏C(jī)的攪拌刀片完好，因?yàn)樵跀嚢铏C(jī)中泥料和水全靠攪拌刀的旋轉(zhuǎn)翻滾攪動(dòng)攪拌，工藝規(guī)定攪拌刀的葉片長(zhǎng)度磨損達(dá)20mm必須更換修補(bǔ)。三是給料必須均勻，任何時(shí)候都必須看見(jiàn)攪拌刀的攪拌葉片的頂端。那種在攪拌槽斗中堆滿粉料的作法，其上部粉料根本沒(méi)有參與攪拌，就走向攪拌機(jī)的出料口，純粹是自欺欺人，決不可取。
第一道攪拌要求加入成型水份的80％～90％，現(xiàn)場(chǎng)可采用以下直觀方法進(jìn)行評(píng)估。隨手在攪拌機(jī)的卸料皮帶上，抓一把攪拌好了的泥料，用手緊握約半分鐘，張開(kāi)手掌，泥料成團(tuán)。用手指輕輕一彈泥團(tuán)散開(kāi)為合格。如握不成團(tuán)，說(shuō)明水份偏少，如彈不散，則是水份偏多。均應(yīng)調(diào)整。
2．4輥式破碎機(jī)(對(duì)輥機(jī))輾煉過(guò)程中的質(zhì)量監(jiān)控，對(duì)輥機(jī)和常見(jiàn)的壓面機(jī)不一樣，壓面機(jī)要壓成一張整的面皮，其兩個(gè)輥筒的轉(zhuǎn)速，直徑必須絕對(duì)一致。燒結(jié)磚生產(chǎn)上用的對(duì)輥機(jī)叫“差速對(duì)輥”，一個(gè)輥筒轉(zhuǎn)得快一點(diǎn)，另一個(gè)必須慢一點(diǎn)，以便把擠壓出來(lái)的“泥皮”撕破，而具有一定的混料的作用。對(duì)輥機(jī)在輥壓泥料時(shí)不僅只是擠碎，還包括把水份擠進(jìn)泥料顆粒內(nèi)部，要求兩輥之間的間隙不變，生產(chǎn)中主要監(jiān)控這個(gè)間隙的數(shù)值。辦法是：檢查其輥壓后的泥皮的厚度，不得超過(guò)規(guī)定，否則即應(yīng)調(diào)整對(duì)混間隙。對(duì)于靠近磚機(jī)的那一臺(tái)對(duì)輥來(lái)說(shuō)這一尺寸為2mm。
2．5輪輾機(jī)使用過(guò)程中的質(zhì)量監(jiān)控，輪輾機(jī)比對(duì)輥機(jī)多了一個(gè)對(duì)泥料進(jìn)行搓揉的功能，效果更好，運(yùn)行中主要監(jiān)控輾盤(pán)上料層的厚度，不得超過(guò)說(shuō)明書(shū)上的規(guī)定，否則輾煉效果直線下滑。辦法是控制其進(jìn)料的數(shù)量，進(jìn)料太多，料層太厚，就失去作用了。
2．6監(jiān)控檢查頻次：顆粒級(jí)配每一個(gè)生產(chǎn)班(8小時(shí))不少于二次，分別在開(kāi)機(jī)后的一小時(shí)以?xún)?nèi)和停機(jī)前的一小時(shí)以?xún)?nèi)。如后一次檢測(cè)出來(lái)的粗顆粒大幅增加，說(shuō)明粉碎 機(jī)的錘頭磨損嚴(yán)重，應(yīng)即更新。
其余各項(xiàng)，應(yīng)隨時(shí)查看，一個(gè)班不得少于四次。
